雷达丝杆升降机升降系统
案例详情
沧州宏宇石油机械是一家专业生产丝杆升降机、转向箱、电动推杆等传动部件的生产厂家,我公司生产的升降机可以应用在很多行业中,像生产流水线中的提升机构、车辆制造业中的举车机、升降舞台的升降机构,甚至国防领域中也能用到。它之所以能够有这么大的市场,是因为它的特性,它的内部结构很简单,使用的是蜗轮蜗杆结构,这种结构可以使用小的力气来推动很重的物品,这种节能又放大力矩的功能,使得升降机在各种升降机构中如鱼得水。

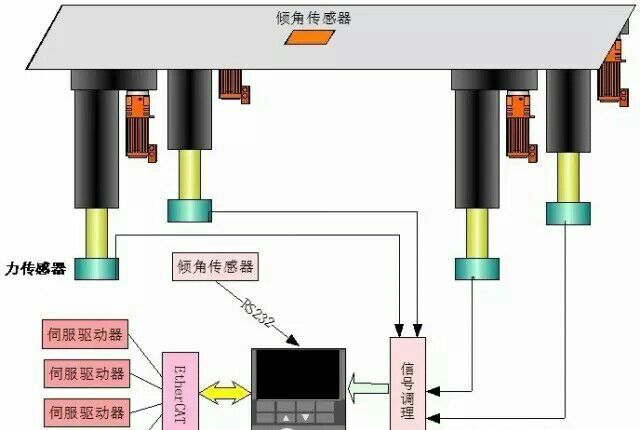

雷达天线车自动调平系统主要由传感器、调平控制系统、螺旋升降机、支撑雷达的上平台、在车厢里的下平台及连接上,下平台的支撑系统(支腿)等组成。控制器通过驱动各支腿上升或者下降来实现平台的自动调平,倾角传感器可以实时检测平台倾斜度。
自动调平系统大幅度提高了战时响应效率,整个调平系统1分钟完成,可以推广到导弹车,火箭车调平,螺旋升降机单台推力达到100吨。
我们今天来讲一下升降机运用在雷达中的跟踪系统上,是作为角度调节的装置。这一套方案是使用两台独立使用的升降机通过耳轴板与雷达底板铰接,升降机丝杆头部通过铰接与雷达翻转板铰接在一起。升级机手动使用,用手轮带动蜗杆转动,手轮每转一圈,丝杆升降确定的行程。使用时注意两边手轮转动的步调必须一致,否则会导致两边升降高度不一致,使设备卡死。
这套方案是由我公司技术人员自主设计,从开始的选型,到后面方案的确定,图纸的绘制,设备的生产都是我公司自主完成。所以如果您也有选型方面的难题,欢迎您随时联系我们库丰机械,我们竭诚为您提供优质服务。
